Hướng dẫn sử dụng máy thủy bình điện tử Trimble Dini 03 và Dini 07

by:   Thiết bị đo đạc Hướng dẫn sử dụng 6   21:09:25, 17-04-2020 Đọc Nội dung

LỜI MỞ ĐẦU

Công ty Cổ phần Công nghệ Nguyễn Kim là nhà phân phối chuyên nghiệp thiết bị đo đạc của các hãng nổi tiếng (ví dụ: Thiết bị trắc địa như Leica, Nikon, Topcon, Sokkia, Kolida, Comnav, CHC,.... Thiết bị quan trắc như Geogage, ACE, Geokon, ZC,…), là nơi mua sắm vật tư thiết bị đo đạc uy tín hàng đầu. Nhằm mục tiêu mang lại tiện ích tối đa cho khách hàng trong nước cũng như các đối tác nước ngoài, chúng tôi luôn nỗ lực đáp ứng mọi yêu cầu của khách hàng với chất lượng tốt nhất và giá cả cạnh tranh, phục vụ cho nhu cầu mua sắm hiện đại, tiết kiệm tối đa thời gian và chi phí của Quý khách. Phương châm kinh doanh của chúng tôi là: Uy tín hàng đầu - Chất lượng đảm bảo - Giá cả cạnh tranh – Giao hàng nhanh chóng. Chúng tôi luôn lấy tiêu chí "Tận tâm – Tín nghĩa" làm nền tảng phát triển lâu dài và bền vững.
Công ty Cổ phần Công nghệ Nguyễn Kim là nơi mua sắm phụ kiện đo đạc uy tín hàng đầu chuyên cung cấp các loại máy trắc địa, máy toàn đạc điện tử, máy thủy bình, máy GPS và GNSS RTK, máy đo khoảng cách cầm tay, máy quét laser hoàn thiện, máy chiếu đứng, máy chiếu thiên đỉnh, máy đo mực nước ngầm, máy đo áp lực nước lỗ rỗng, máy đo vết nứt, ..., phụ kiện máy đo đạc, vật tư cho các ngành đo đạc. Đặc biệt là các thiết bị phục vụ các ngành: Xây dựng cầu đường, xây dựng công nghiệp, Cơ khí, lắp ráp, sửa chữa. Với công ty chữ "Tín" luôn được đặt lên hàng đầu. Công ty liên tục có những chính sách khách hàng, chính sách sản phẩm và dịch vụ có tính chất đột phá có tác động mạnh mẽ tới tư duy thương hiệu. Luôn cung cấp hàng hóa chính hãng, có nguồn gốc xuất xứ rõ ràng, bảo đảm chất lượng Sự thành công của Công ty ngày hôm nay có được là nhờ sự ủng hộ và tin tưởng rất lớn từ phía khách hàng, Công ty đề ra mục tiêu phấn đấu ngày càng hoàn thiện hơn nhằm cung cấp đến khách hàng của mình những sản phẩm tốt nhất, dịch vụ chuyên nghiệp nhất, giá cả cạnh tranh nhất.
Với tiêu chí Xây dựng văn hóa doanh nghiệp mà khách hàng được đặt làm trung tâm của mọi hoạt động.  Công ty thực sự hạnh phúc khi thấy khách hàng hài lòng và nỗ lực để khách hàng cảm nhận được sự tôn trọng, Công ty yêu cầu cán bộ công nhân viên thực hiện một cách triệt để và nghiêm túc, đáp ứng và giải quyết nhanh những yêu cầu của khách hàng cũng như mang lại sự thỏa mãn tối đa cho khách hàng về sản phẩm và dịch vụ của Công ty. Vì thế đây thực sự là Nơi mua sắm vật tư thiết bị đo đạc uy tín hàng đầu.
Công ty Cổ phần Công nghệ Nguyễn Kim nơi mua sắm thiết bị đo đạc uy tín với tiêu chí lợi ích khách hàng được đặt lên hàng đầu. Hướng tới thành công bằng việc cung cấp cho khách hàng những sản phẩm và dịch vụ đa dạng, hoàn hảo. Sự hài lòng và lợi ích của khách hàng là động lực quan trọng nhất thúc đẩy sự phát triển và là mục tiêu của mọi hoạt động trong Công ty chúng tôi. Vì Tất cả các sản phẩm và dịch vụ của công ty luôn được nâng cao về chất lượng và bổ sung về số lượng. Với những thiết bị đo đạc uy tín thì lợi ích của khách hàng sẽ luôn được đảm bảo.
Xin chân trọng chào đón sự hợp tác của các bạn đến với chúng tôi: Công ty Cổ phần Công nghệ Nguyễn Kim.

HƯỚNG DẪN SỬ DỤNG MÁY THỦY BÌNH ĐIỆN TỬ DINI 03/07

HƯỚNG DẪN THÁO, NẮP PIN MÁY

Máy thủy chuẩn điện tử dini 03

Hình 1: Mở khay chưa pin

1.   Mở khay chứa pin bằng cách nhả khóa hình theo chiều mũi tên

2.   Xoay ngăn  mở

Hướng dẫn sử dụng máy thủy bình điện tử Dini 07

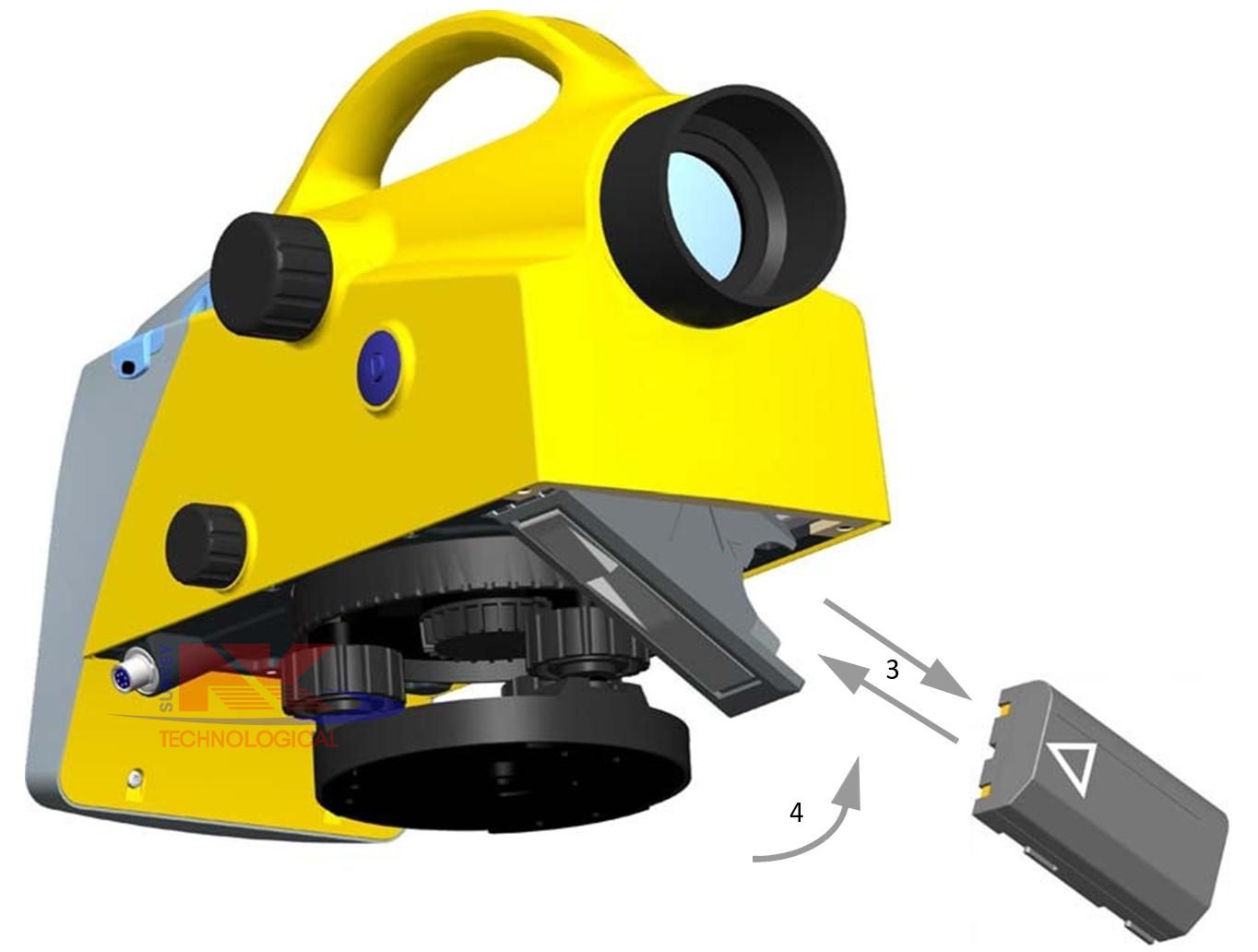

Hình 2: Nắp hoặc tháo pin

3.   Pin có thể được tháo ra hoặc lắp vào
4.    Đóng khay chứa pin cho đến khi khóa bấm đúng vị trí.

MÔ TẢ CHI TIẾT MÁY

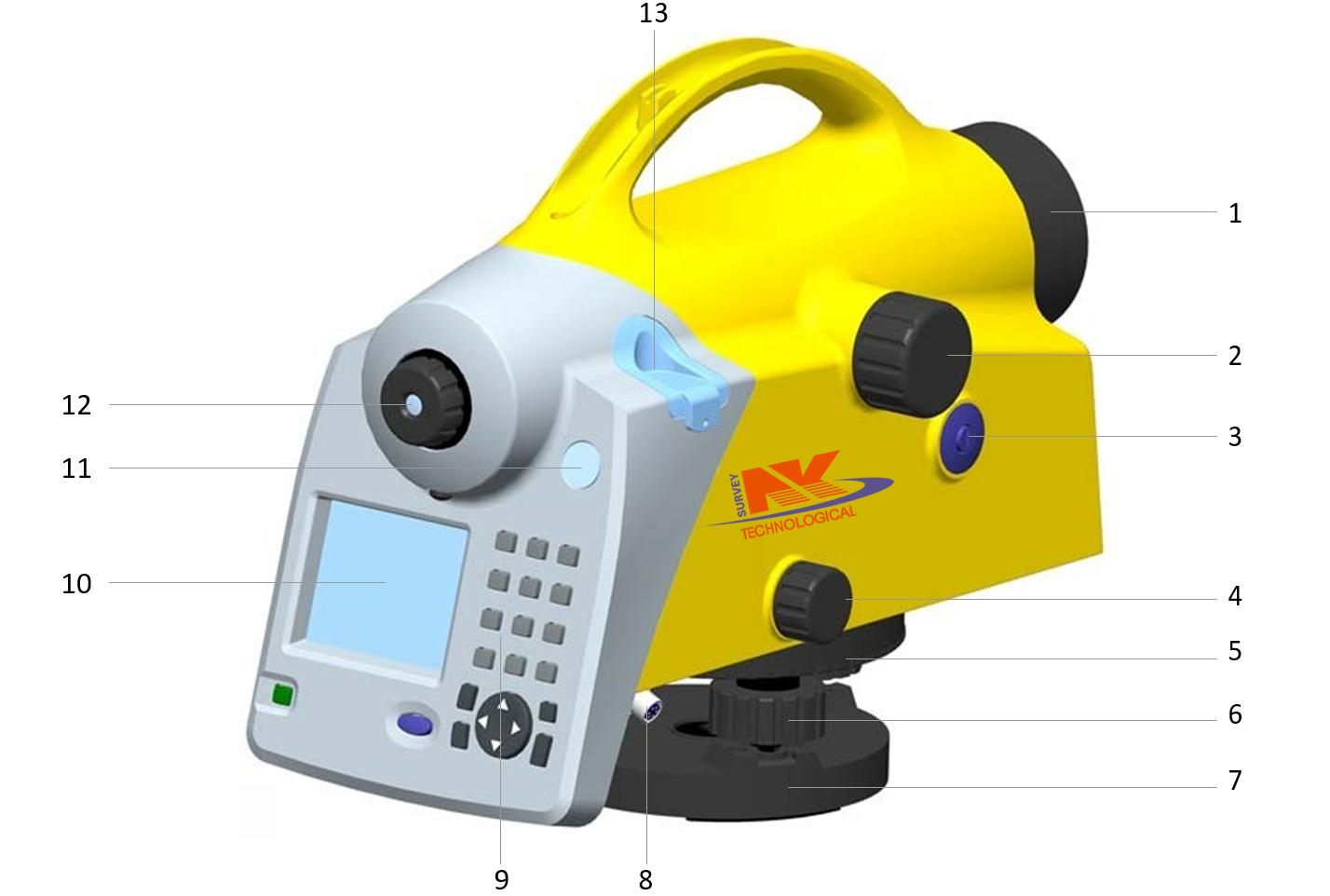

Hướng dẫn sử dụng máy thủy bình điện tử Trimble Dini 03Hình 3: Mô tả chi tiết máy

1.   Vật  kính
2.   Núm điều quang
3.   Phím thao tác nhanh
4.   Núm vi động ngang
5.   Vòng bàn độ
6.   Ốc cân bằng
7.   Đế máy
8.   Cổng giao tiếp/ nguồn
9.   Phím bấm
10. Màn hình
11. Hiển thị cân bằng bọt thủy tròn
12. Thị kính
13. Mở nắp để hiệu chỉnh bọt thủy tròn

Máy thủy bình điện tử Trimble Dini 0.7

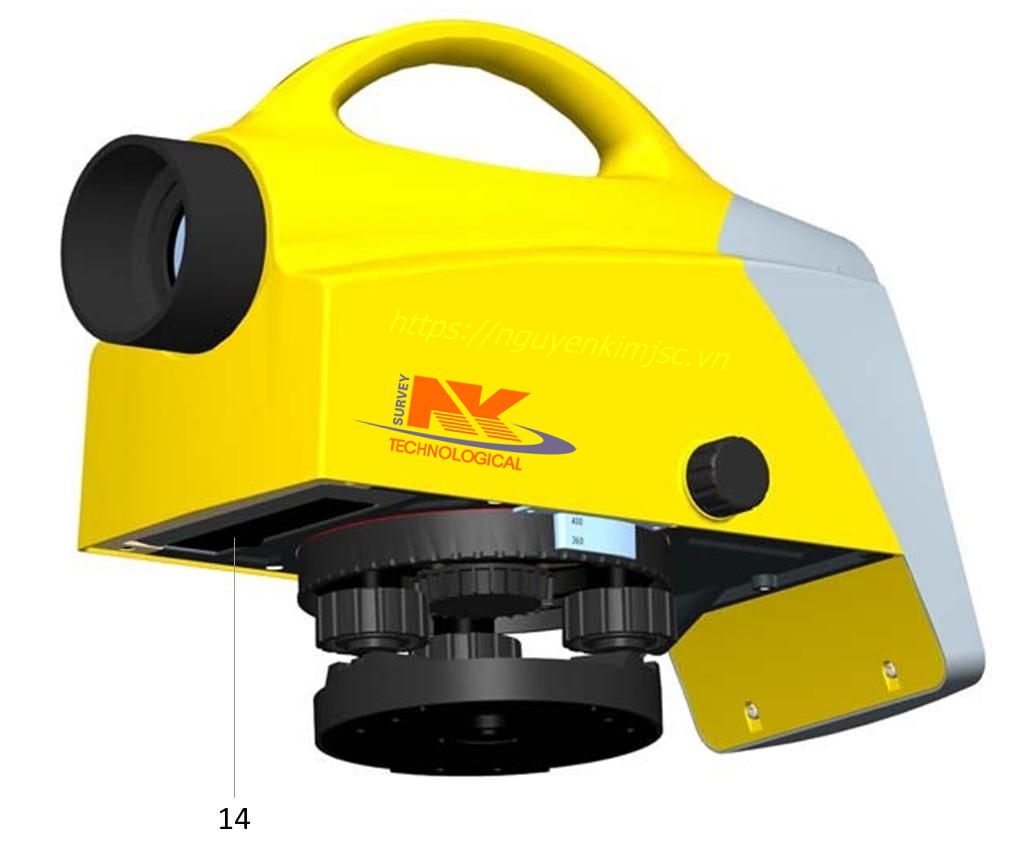

14.   Khay chứa pin

máy thủy bình điện tử trimble dini 03

15.   Tia ngắm sơ bộ

MÔ TẢ CHỨC NĂNG PHÍM BẤM VÀ MÀN HÌNH HIỂN THỊ

CHỨC NĂNG PHÍM BẤM

DINI 03

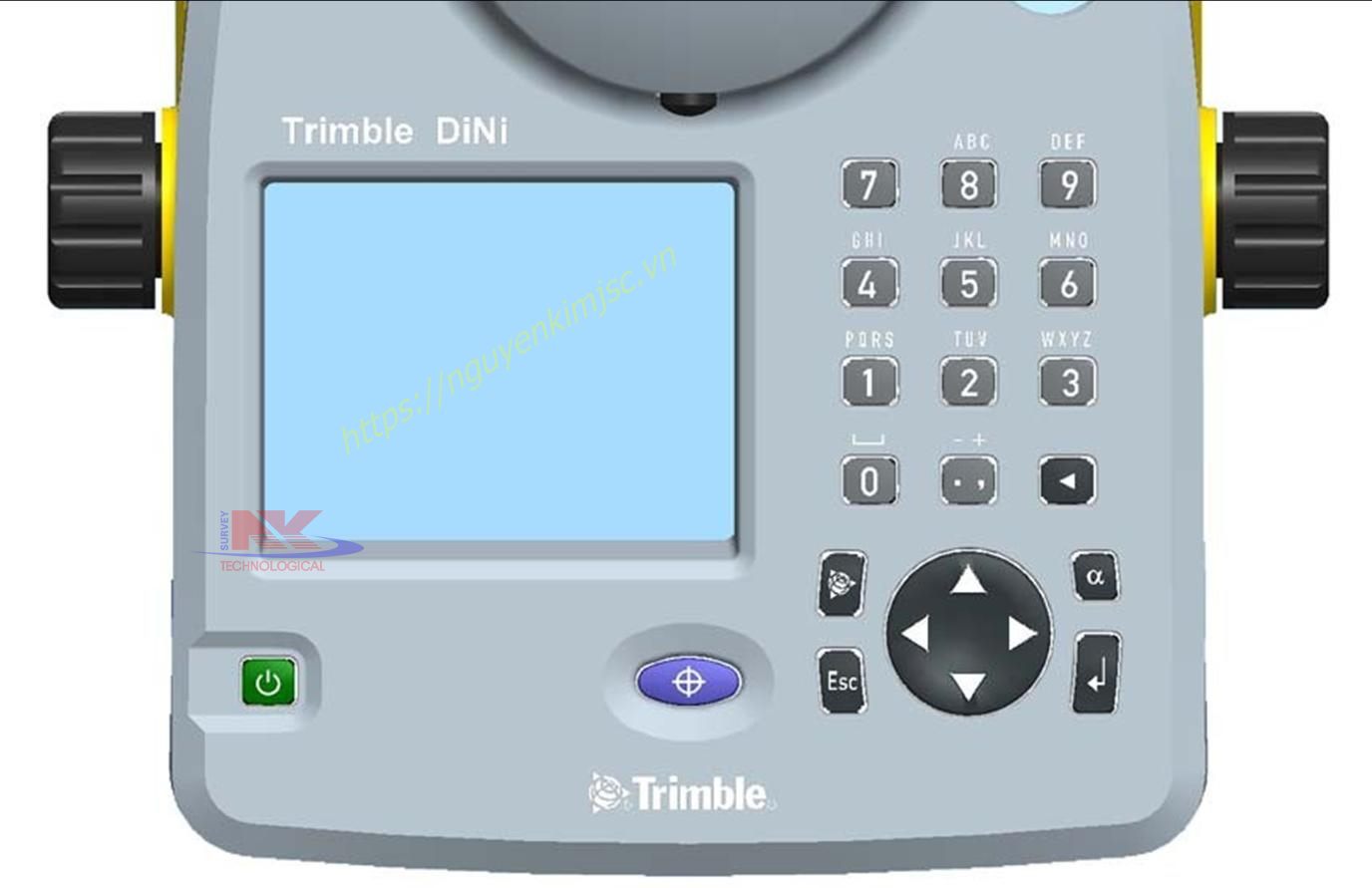

Hình 4: Chức năng điều khiển và hiển thị trên máy Dini 03/ 07

Biểu tượng Mô tả
Tắt/ bật máy

Phím đo
Phím điều hướng di chuyển con trỏ màn hình lên, xuống sang trái, phải
Phím xác nhận
Xem hiển thị trước/ trở về màn hình menu
Phím khóa chức năng bàn phím số hoặc chữ. Trạng thái hoạt động được hiển thị phía trên cùng màn hình
Hiển thị các chức năng  Trimble
xem giá trị nhập trước khi xóa
Chức năng chính: Dấu "." hoặc dấu ","
Chức năng phụ: dấu "+" hoặc dấu "-" (Nhấn nhiều lần để chọn dấu thích hợp)
Chức năng chính: số "0"
Chức năng phụ là "Space"

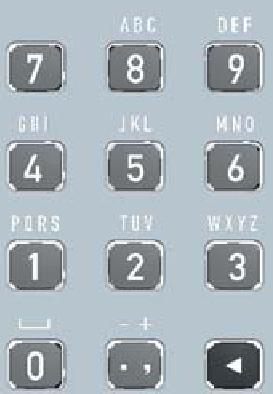

Bàn phím chính: Phím số
 Bàn phím phụ: Phím chữ (Nhấn nhiều lần để có được ký tự phù hợp)

THIẾT LẬP CÀI ĐẶT MÁY
Một số thiết lập cài đặt dưới đây sẽ đem lại cho bạn sự ổn định của trị đo, tăng độ chính xác và cho phép bạn máy được hoạt động một cách tốt nhất.

Tăng tính ổn định:

1. Đặt hai chân máy rộng sang hai bên để tăng sự ổn định của thiết lập. Ví dụ như một chân đặt ở vị trí đường nhựa, 2 chân còn lại đặt trên đường đất sẽ cho một thiết lập ổn định với điều kiện chân máy được mở đủ rộng. Có thể thiết lập các chân ở cách xa nhau do có những vật chắn dưới nền, sau đó chân máy có thể được hạ xuống để tăng sự ổn định.

Hướng dẫn sử dụng máy dini 03





2. Kiểm tra tất cả các ốc vít trên chân máy/ hoặc tribrach được thắt chặt để tránh trường hợp bị đổ máy.
3. Trimble Dini khuyến cáo người dùng sử dụng chân máy được làm từ thép, nhôm hoặc vật liệu tương tự để an toàn cho máy cũng như tăng tính ổn định.

THIẾT LẬP

hướng dẫn sử dụng máy dini 0.7

Mở rộng ba chân máy (1) ở một tầm cao thoải mái quan sát và cân bằng ốc vít chân khóa (2). Vít phần đế máy vào chân máy (3). Các vít tribrach (4) nên đặt ở giữa vị trí 3 chân giúp máy tăng sự vững chắc.

CÂN BẰNG BỌT THỦY TRÒN SƠ BỘ

BỌT THỦY TRÒN DINI 0.3

Cân bằng bọt thủy tròn (6) bằng cách thay đổi chiều dài của chân máy (1)

CÂN BẰNG BỌT THỦY CHÍNH XÁC

CÂN BẰNG BỌT THỦY TRÒN DINI 0.3

Sử dụng xoay 2 ốc cân bằng theo chiều ngược nhau sao cho bọt thủy tiến gần về vị trí chính giữa bọt thủy tròn sau đó xoay ốc cân bằng còn lại để cân bằng chính xác bọt thủy tròn.

ĐIỀU QUANG

Hướng dẫn sử dụng máy thủy bình điện tử Trimble Dini 03

Điều quang có chức năng hiệu chỉnh tiêu cự giúp máy bắt chuẩn mục tiêu mia.

PHÍM ĐO

dini 0.3
