Máy thủy bình điện tử Leica DNA03 do Leica Thụy Sĩ sản xuất được thiết kế với nhiều cải tiến tính năng công nghệ điện tử rất tiên tiến. Máy được thiết kế cứng cáp, ống kính chống bụi, màn hình LCD 8 dòng, làm việc trong tầm kiểm soát và bộ bù cực nhạy tăng độ chính xác. Bàn phím chữ và số giúp người dùng thao tác dễ dàng hơn. Đặc biệt, máy cho phép đo và ghi vào bộ nhớ trong của máy với các giá trị gồm chiều dài và độ cao.
Cấu tạo chung của máy thủy bình điện tử DNA03
Cấu tạo chung của máy thủy bình điện tử DNA03

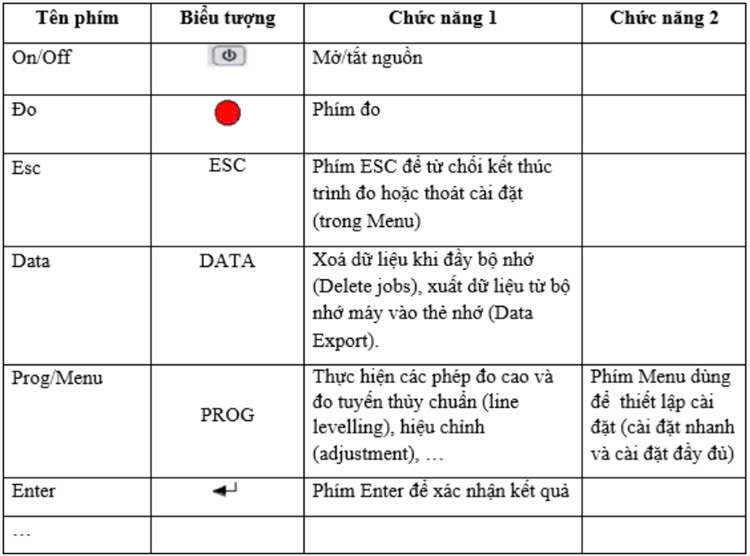

Các phím chức năng cơ bản
Các phím chức năng cơ bản

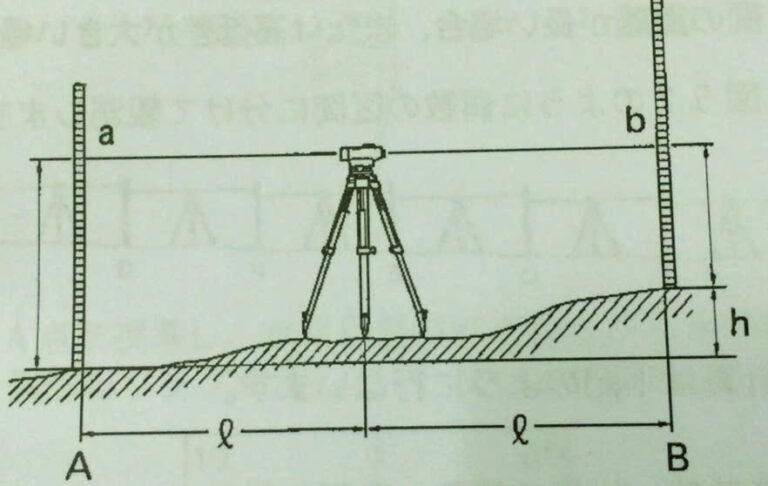

2. Cách sử dụng máy thủy bình điện tử
Tiến hành đo
Bước 1: Đặt máy vào vị trí ổn định và tiến hành cân bằng máy.
Bước 2: Mở máy thuỷ bình, vào nút Menu (Program)→ Chọn (2) Line Levelling để tiến hành đo tuyến thuỷ bình.

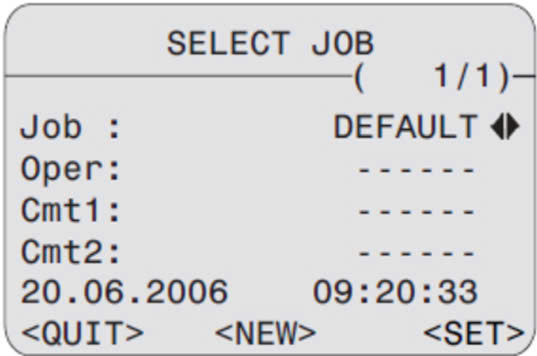

Bước 3: Đặt tên job bằng cách nhấn Enter vào dòng (1):
Chọn → Sử dụng bàn phím số để nhập và phím CE để xóa Job→ Dùng phím di chuyển xuống chọn để chấp nhận tên Job.

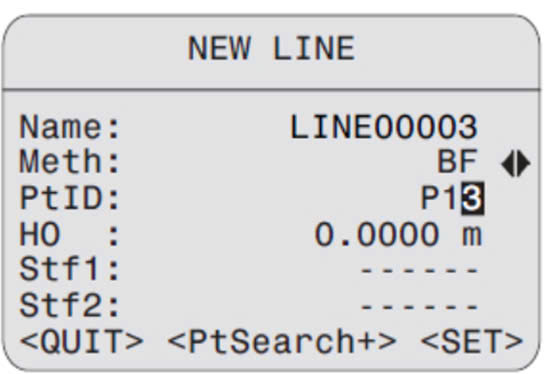

Bước 4: Vào (2) Line để đặt tên tuyến đo:
Ở dòng (1)Name: Đặt tên đường đo.
Đặt phương pháp đo ở dòng (2)Meth (Ghi chú: Đối với đường chuyền đo cao hạng III, IV, ta chọn phương pháp đo là BFFB – sau trước trước sau).
Đặt tên điểm độ cao gốc đầu tuyến ở dòng (3) PtID.
Nhập độ cao điểm gốc đầu tuyến ờ dòng (4) Ho sau đó chọn để chấp nhận.

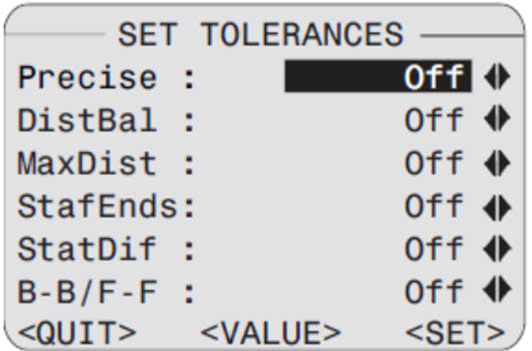

Bước 5: Chọn thiết lập hiển thị sai số trên màn hình ở dòng (3) Set: Tolerances, bật tất cả ở chế độ On sau đó chọn để chấp nhận.

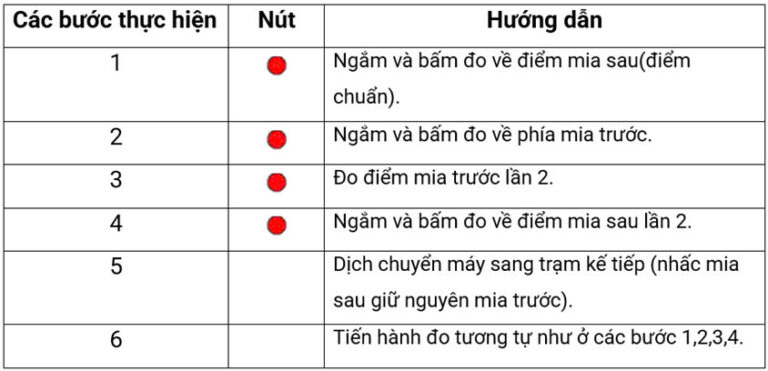

Bước 6: Chọn (4) START / CONT → OK để chuyển sang chế độ sẵn sàng đo. Để bắt đầu đo, bấm phím màu đỏ bên thân phải của máy. Lần lượt đo các mia theo chu kỳ của một trạm đo. (Nếu trong quá trình đo máy bị chệch hướng ngắm thì sẽ báo lỗi chỉ cần thao tác lại phím màu đỏ để đo lại).

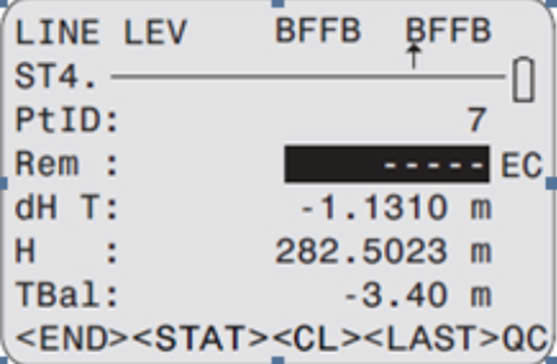

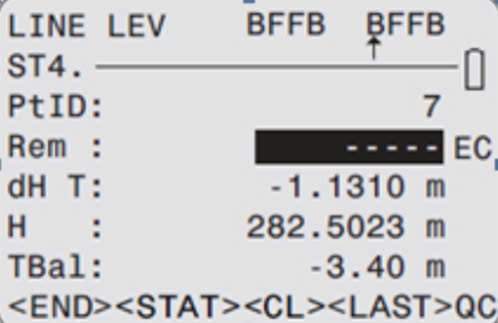

Bước 7: Kiểm tra: sau khi đo xong, ta được kết quả:
Ở đây ta chỉ lưu ý đến thông số TBal: đây là chênh lệch khoảng cách từ máy tới mia sau trừ đi khoảng cách từ máy tới mia trước:
Nếu TBal là giá trị dương thì khoảng cách sau lớn hơn khoảng cách trước.
Nếu TBal là giá trị âm thì khoảng cách sau nhỏ hơn khoảng cách trước.
Dựa vào giá trị âm hay dương để ta bố trí trạm máy sau ngược lại so với trạm máy trước, sao cho giá trị TBal của trạm trước cộng với TBal của trạm sau gần về 0 hoặc không vượt quá giá trị cho phép nhằm tránh sai số góc i.

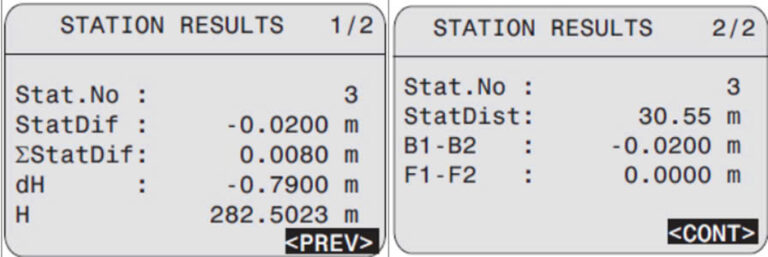

Trường hợp sau khi bấm phím đo và máy đã đo xong, để xem kết quả đo của điểm đo ngoài các giá trị hiển thị trên màn hình, ta chọn (Station):
Để kiểm tra thông số tổng các trạm vào phím CL để xem thông tin:
Lưu ý khi sử dụng máy thủy bình điện tử đo cao độ và khoảng cách
Trong quá trình đo mia phải được dựng thẳng và cố định không xê dịch mia cho tới khi đo xong một trạm.
Nếu vô tình thoát khỏi chương trình đo thì từ trạng thái của MENU ta chọn đúng Job đang đo sau đó chọn (4) START/CONT và đo tiếp.
Đối với lưới hạng III: mỗi đường phải đo đi và đo về.
Tầm ngắm từ máy đến mia (sau và trước) không vượt quá 60m (hạng III) và 100m (hạng IV).
Theo khuyến cáo của nhà sản xuất, đối với máy Leica DNA03, chênh lệch tầm ngắm tại 1 trạm đo không được vượt quá 1m. Vì vậy, ta có thể dùng thước dây để đo khoảng cách sơ bộ trước rồi mới đo bằng máy.
3. Kết luận
Máy thủy bình điện tử Leica DNA03 là công cụ đo cao độ chính xác, giúp tăng hiệu suất làm việc và giảm thiểu sai số trong trắc địa. Với quy trình thao tác đơn giản, khả năng lưu trữ dữ liệu và xuất kết quả nhanh chóng, thiết bị này là lựa chọn lý tưởng cho các kỹ sư và nhà trắc địa. Việc nắm vững cách sử dụng máy không chỉ giúp nâng cao hiệu quả đo đạc mà còn đảm bảo độ chính xác trong các dự án xây dựng, khảo sát địa hình.
Hy vọng hướng dẫn này giúp bạn làm chủ máy thủy bình điện tử Leica DNA03 một cách dễ dàng. Nếu có bất kỳ thắc mắc nào, đừng ngần ngại liên hệ với Công ty Cổ phần Công nghệ Nguyễn Kim để được hỗ trợ chi tiết hơn!
