Ngày nay, máy thủy bình - thủy chuẩn là một thiết bị phổ biến phục vụ cho ngành xây dựng. Những phát kiến mới hỗ trợ con người thực hiện tối ưu mọi công việc. Đối với thiết bị này, nó đảm nhận đo đạc xây dựng độ chuẩn xác như: đo cao, đo xa, đo góc hay đo chênh. Chúng ta cùng tìm hiểu kỹ hơn qua bài viết dưới đây.
Mỗi máy được sản xuất với mục đích sử dụng khác nhau. Về loại máy thì chúng ta làm rõ qua 2 định nghĩa sau:
Định nghĩa là thiết bị trắc địa phục vụ trong việc đo chênh cao, từ số đọc trên mia (thước đo độ cao). Qua đó, người chuyên nghiệp tính được độ cao điểm cần dẫn tuyến.
Loại máy thủy bình đo độ cao theo tia ngắm nằm ngang sử dụng xây dựng lưới cao độ, san lấp mặt bằng và truyền dẫn cao độ. Sai số thông dụng thường dao động 1.0 - 2.5mm. Hơn nữa, chúng ta có thể tính được khoảng cách từ trạm máy tới vị trí đặt mia. Đối với những dòng máy gắn bàn độ ngang sẽ đo được góc bằng độ chính xác khoảng 30’.

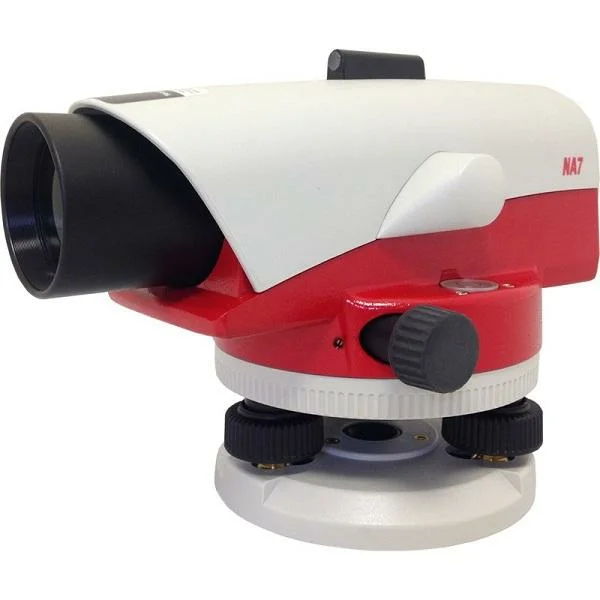

Hình ảnh máy thuỷ bình – thuỷ chuẩn
Thiết kế máy thủy chuẩn với độ chính xác cao đáp ứng mọi yêu cầu về kỹ thuật. Mục đích để xây dựng hệ độ cao nhà nước nên đòi hỏi độ chính xác. Bên cạnh, thực hiện các nhiệm vụ quan trắc, lún và chuyển dịch công trình kỹ thuật.
Trong xây dựng công trình, lập lưới khống chế độ cao
Các bản vẽ thiết kế ra hiện trường về độ cao cần sử dụng thiết bị này để triển khai.
Truyền độ cao từ mặt bằng lên các tầng.
Kiểm tra độ phẳng và độ dày của sàn đạt tiêu chuẩn hay chưa ?
Kiểm tra dầm về độ võng
Trong công trình xây dựng, thực hiện đo đạc quan trắc độ lún.
Công dụng máy thuỷ bình
Theo thông tin nhà sản xuất và giấy giới thiệu đi kèm sản phẩm có 3 bộ phận chính: bộ phận ngắm, bộ phận cân bằng và bộ phận cố định.
Thực tế, bộ phận này được cấu tạo bởi nhiều bộ phận nhưng quan trọng nhất là ống kính. Khi chúng ta quan sát thấy phần ống kính tương tự như ống kính máy kinh vĩ. 3 điểm khác: Độ phóng đại ống kính máy kinh vĩ bé hơn máy thủy bình. Ống kính không có bàn độ đứng và trục ngắm ống kính luôn đưa về phương nằm ngang.
Chi tiết:
Kính vật
Hệ điều quang lắp đặt bên trong máy và núm vặn bên ngoài.
Màng dây chữ thập
Thị kính để khi đo ngắm thì đặt mắt vào.
Ống thủy dài cho máy quang cơ.
Bọt thủy tròn với máy tự động và điện tử.
Ốc cân đế máy
Vi động
CC’: trục ngắm ống kính.
LL’: trục ống thủy dài
VV’: trục quay
Nó có thể là cân bằng thủ công nhờ vít nghiêng, ống thuỷ dài hoặc cân bằng tự động tùy theo loại máy.
Máy thủy bình cơ: được cân bằng nhờ vít nghiêng và ống thủy dài. Cấu tạo máy thủy bình cân bằng bằng vít nghiêng và ống thủy dài đảm bảo tính cân đối đúng tiêu chuẩn sử dụng. Loại máy này có 2 đặc điểm:
Trục ngắm ống kính CC’ không gắn cố định với trục đứng VV’. Vậy nên, điều chỉnh vít nghiêng thì trục ngắm CC’ có thể quay được những góc nhỏ trong mặt phẳng thẳng đứng chứa trục này.
Tìm hiểu cấu tạo máy thuỷ bình – thuỷ chuẩn
Đối với ống thủy dài trục LL’ gắn cố định và song song trục ngắm CC’ ống kính.
Máy thủy bình - thủy chuẩn loại này khi chúng ta cân bằng sơ bộ bằng ống thủy tròn. Tiếp theo, cân bằng chính xác máy bằng cách điều chỉnh vít nghiêng. Lúc này, bọt nước ống thủy dài lọt vào giữa khiến trục ngắm nằm ngang.
Máy thủy chuẩn tự động: Chúng ta có thể cập nhật thông tin từ nhiều nguồn để biết rõ hơn. Nguyên lý chung là tính tự cân bằng của con lắc khi treo ở trạng thái tự do.
Trường hợp ở hình 1 là ống kính nằm ngang, số đọc O1 ở trên mia qua quang tâm kính vật trùng với tâm màng dây chữ thập Hình 2 là trường hợp ống kính nghiêng một góc nhỏ ε. Lúc này, số đọc O1 tạo ảnh tại O’ còn tâm O màng dây chữ thập trùng với số đọc O2 trên mia. Đồng nghĩa, tâm màng dây chữ thập dịch chuyển khỏi trục nằm ngang một đoạn OO’. Nhiệm vụ chính là làm cho O trùng với O’. Công thức:
OO’ = f.tgε = s.tgβ vì ε và β nhỏ nên f.ε = s.β
Nếu bạn muốn O trùng với O’ thì tâm màng dây chữ thập phải dịch chuyển một lượng fv.ε và mối quan hệ giữa các đại lượng. Vậy nên f, ε , s, β cần xác định hệ số cân bằng k từ 0,4 đến 6 khi tự cân bằng.
Hiểu một cách đơn giản, bộ phận đã được nghiên cứu để sản xuất đều giữ vai trò quan trọng. Nó hỗ trợ tương quan để máy hoạt động tốt. Đúng như tên gọi, bộ phận này nằm cố định nên không can thiệp nhiệm vụ di chuyển.
Bạn đã biết máy thủy bình - thủy chuẩn sau tham khảo nội dung trên chưa ? Ngày nay, nhiều điểm kinh doanh trên thị trường có cung cấp loại máy này. Nếu bạn có nhu cầu hãy tìm hiểu kỹ lưỡng để chọn địa chỉ đáng tin cậy. Song, trước giao dịch cần kiểm tra cẩn thận tránh rơi vào tình huống tiền mất – tật mang.
