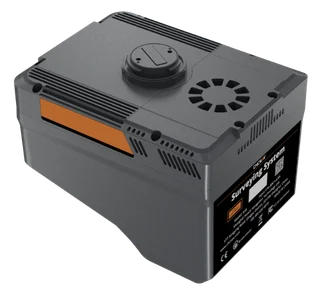

Hệ thống LiDAR trên không CHCNAV AlphaAir 6 (AA6) được thiết kế để khảo sát trên không hiệu quả trong địa hình phức tạp và gồ ghề. Kết hợp công nghệ quét lăng kính với hệ thống dẫn đường quán tính cao cấp, AA6 cung cấp khả năng đo khoảng cách tối đa lên đến 2.100 m và hỗ trợ độ cao hoạt động điển hình từ 100–600 m so với mặt đất (AGL).
Camera Lidar CHCNAV AlphaAir 6 kết hợp với máy máy không người lái flycam UAV được thiết kế chuyên dụng cho công tác khảo sát và thu thập dữ liệu không gian địa lý trong điều kiện địa hình phức tạp, địa hình có độ chênh cao lớn và khu vực khó tiếp cận. Hệ thống CHCNAV AlphaAir 6 tích hợp công nghệ quét laser prism thế hệ mới kết hợp với bộ dẫn đường quán tính (INS) đo đạc, cho khả năng đo xa tối đa lên đến 2.100 m, đáp ứng hiệu quả các nhiệm vụ bay khảo sát ở độ cao hoạt động điển hình từ 100–600 m.
Camera Lidar CHCNAV AlphaAir 6 được trang bị công nghệ xử lý dạng sóng thế hệ thứ 5, cho phép nâng cao mật độ đám mây điểm, tăng khả năng xuyên tán thực vật và cải thiện độ đầy đủ dữ liệu bề mặt địa hình. Nhờ đó, hệ thống đáp ứng tốt các yêu cầu thành lập mô hình số địa hình, mô hình số bề mặt và bản đồ địa hình độ chính xác cao.

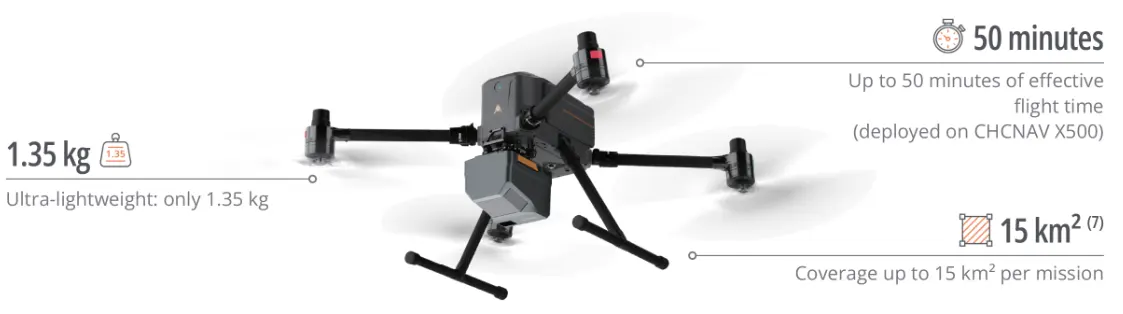

Thiết kế Camera Lidar CHCNAV AlphaAir 6 nhỏ gọn nhẹ giúp tối ưu tải trọng UAV, kéo dài thời gian bay và nâng cao hiệu suất khai thác thực địa. Đồng thời, AlphaAir 6 hỗ trợ giao diện kết nối mở, đảm bảo khả năng tích hợp linh hoạt với nhiều nền tảng UAV RTK, phục vụ hiệu quả cho các ứng dụng khảo sát địa hình, lâm nghiệp, giao thông, hành lang tuyến điện và quản lý hạ tầng kỹ thuật.
Ưu điểm Camera Lidar CHCNAV AlphaAir 6
CHCNAV AlphaAir 6 Laser thế hệ mới kết hợp IMU đo đạc đảm bảo độ chính xác ổn định
| CHCNAV AlphaAir 6 | Thông số kỹ thuật |
| Hệ thống ảnh | |
| Model | AA6 / AA6D |
| Độ phân giải | 25 MP (6144 × 4096), hỗ trợ 100 MP (12288 × 8192) / 26 MP × 2 (6252 × 4168) |
| Tiêu cự | 12 mm / 16 mm |
| Kích thước cảm biến | 4/3 inch / APS-C |
| Chu kỳ chụp ảnh | 0,5 giây @25 MP; 1 giây @100 MP / 1 giây |
| Góc nhìn (FOV) | 74° / 110° |
| Máy quét Laser | |
| laser | Class 3R (theo IEC 60825-1:2014) |
| Bước sóng laser | 1535 nm |
| Tần số lặp xung PRR | 100 / 200 / 300 / 500 / 1000 / 2000 kHz |
| Tầm đo tối đa @80% phản xạ | 2100 / 1800 / 1700 / 1450 / 1000 / 525 m |
| Tầm đo tối đa @10% phản xạ | 960 / 870 / 750 / 640 / 460 / 320 m |
| Tầm đo tối đa @80% phản xạ (2000 kHz) | 700 m |
| Khoảng cách đo tối thiểu | 10 m |
| Độ chính xác | ±15 mm |
| Độ chính xác lặp | 5 mm (1σ) |
| Hỗ trợ phản hồi | Tối đa 7 echoes |
| Góc quét | 90° |
| Tốc độ quét tối đa | 2.000.000 điểm/giây |
| Tốc độ quét dòng | 400 lines/s |
| Số lần phản hồi | Tối đa 16 returns |
| Hiệu suất hệ thống | |
| Khối lượng | 1,35 kg / 1,85 kg |
| Kích thước | 155 × 120 × 129 mm / 223,5 × 127,6 × 129 mm |
| Bộ nhớ | 512 GB |
| Tốc độ sao chép dữ liệu | 200 MB/s |
| Nền tảng tương thích | UAV đa cánh và UAV cánh cố định |
| Hệ thống định vị & định hướng | |
| GNSS | GPS L1/L2/L5, GLONASS L1/L2, BEIDOU B1/B2/B3, GALILEO E1/E5a/E5b |
| Tần số cập nhật IMU | 500 Hz |
| Độ chính xác góc sau xử lý | 0,006° RMS (roll/pitch), 0,015° RMS (heading) |
| Độ chính xác vị trí sau xử lý | 1 cm + 1 ppm (ngang), 1,5 cm + 1 ppm (đứng) |
| Môi trường hoạt động | |
| Nhiệt độ làm việc | -20°C đến +50°C |
| Chuẩn bảo vệ | IP64 |
| Nguồn điện | |
| Điện áp đầu vào | 24 V (dải điện áp 17–30 V) |
| Công suất tiêu thụ điển hình | 40 W @300 kHz, 200 lines/s / 50 W @300 kHz, 200 lines/s |
| Công suất tiêu thụ tối đa | 46 W / 60 W |
| Mạng | |
| WiFi | WiFi 2.4G IEEE 802.11n; WiFi 5G IEEE 802.11ac; U-NII-1/3 |
| Phần mềm tùy chọn | |
| CoPre | POS Solve, Adjust & Refine, Generate Point Cloud |
| CoProcess | Terrain Module, CAD Module, Earthwork Module |
