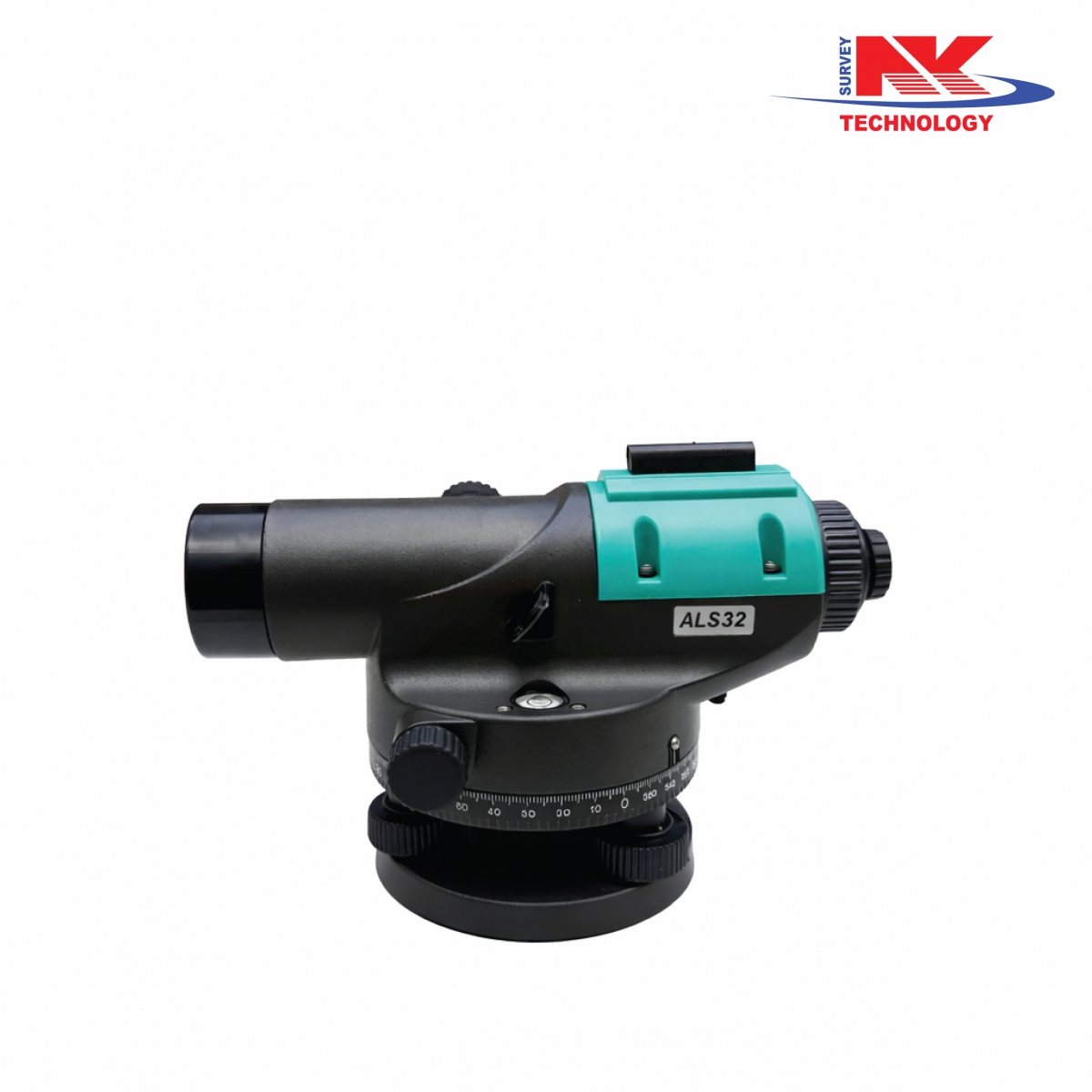

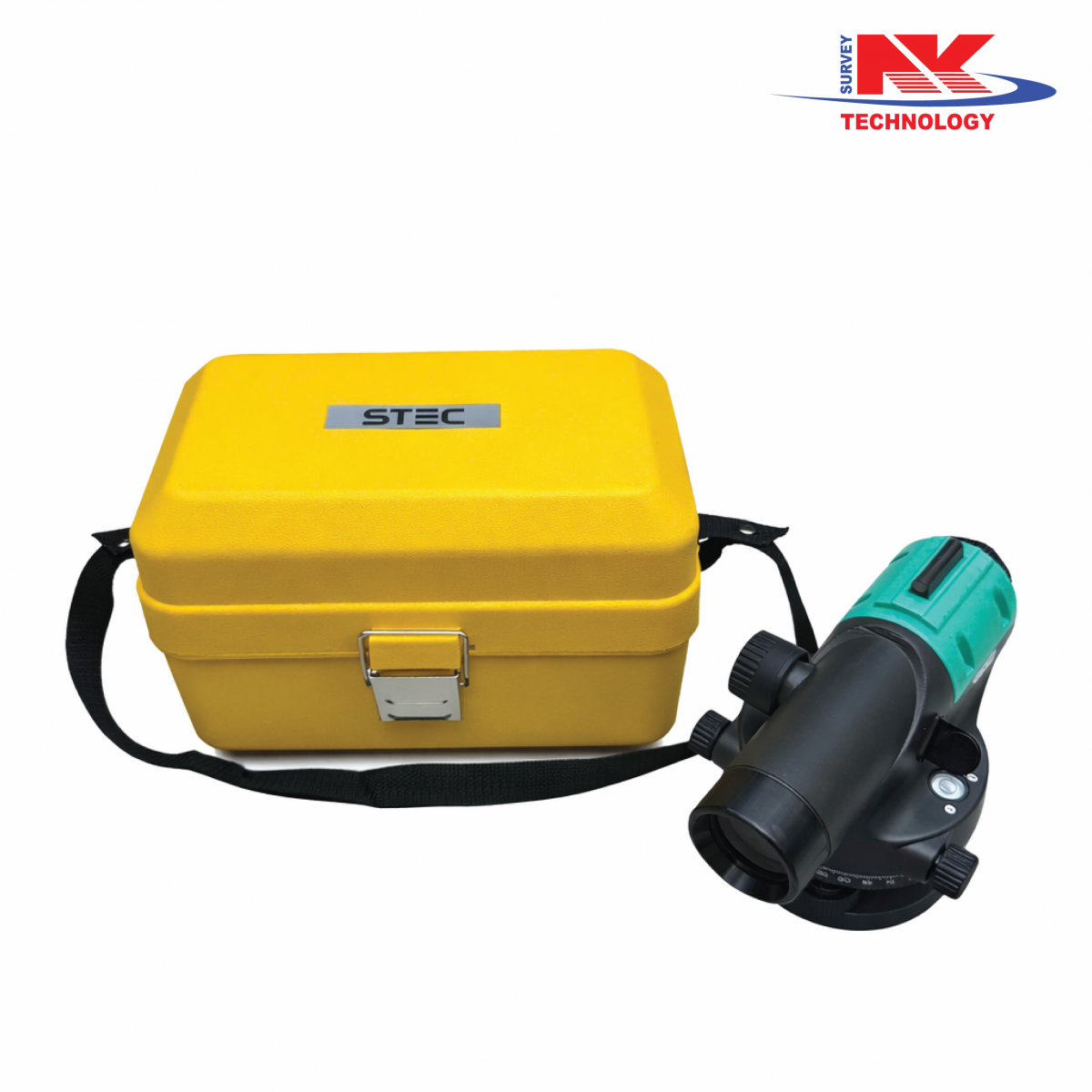

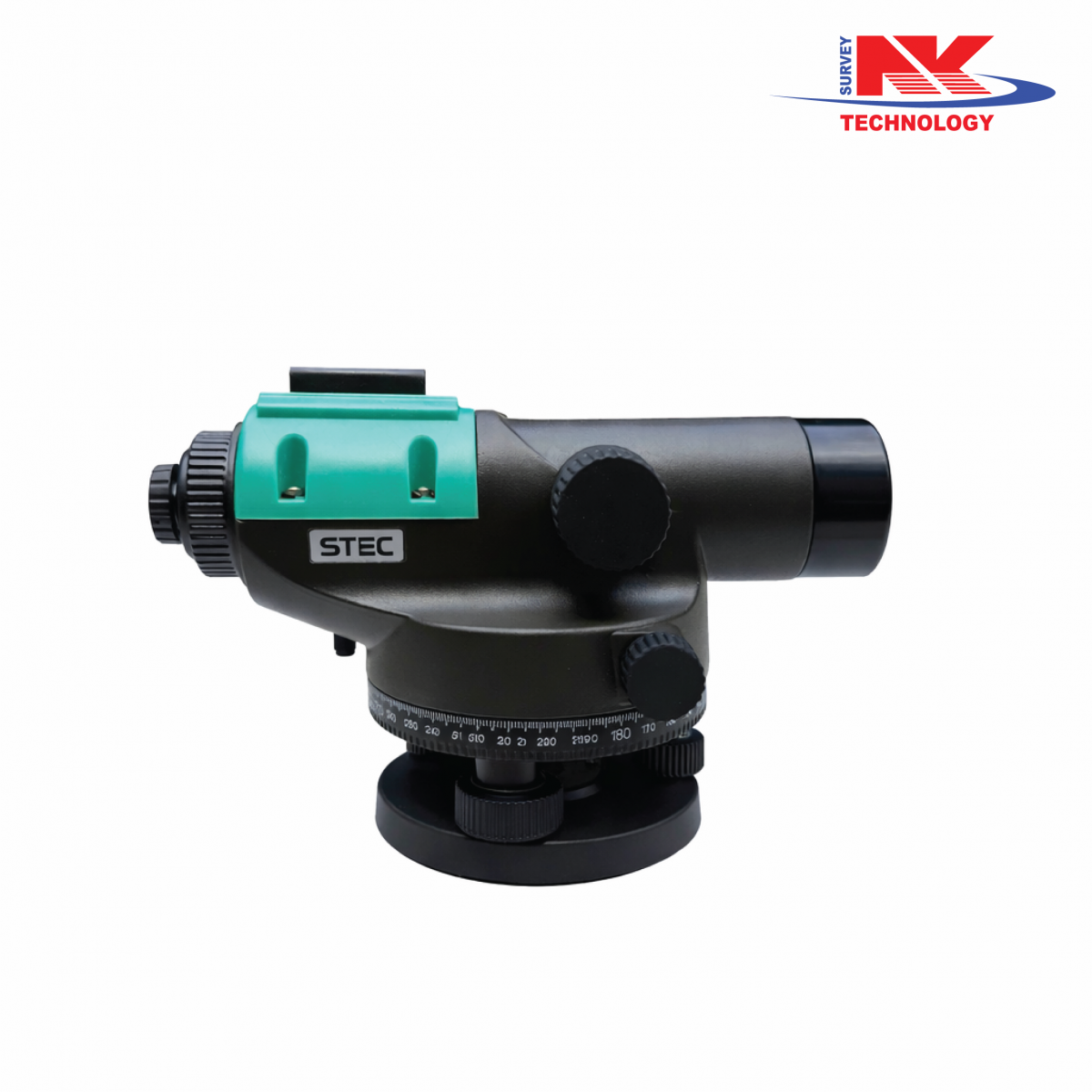

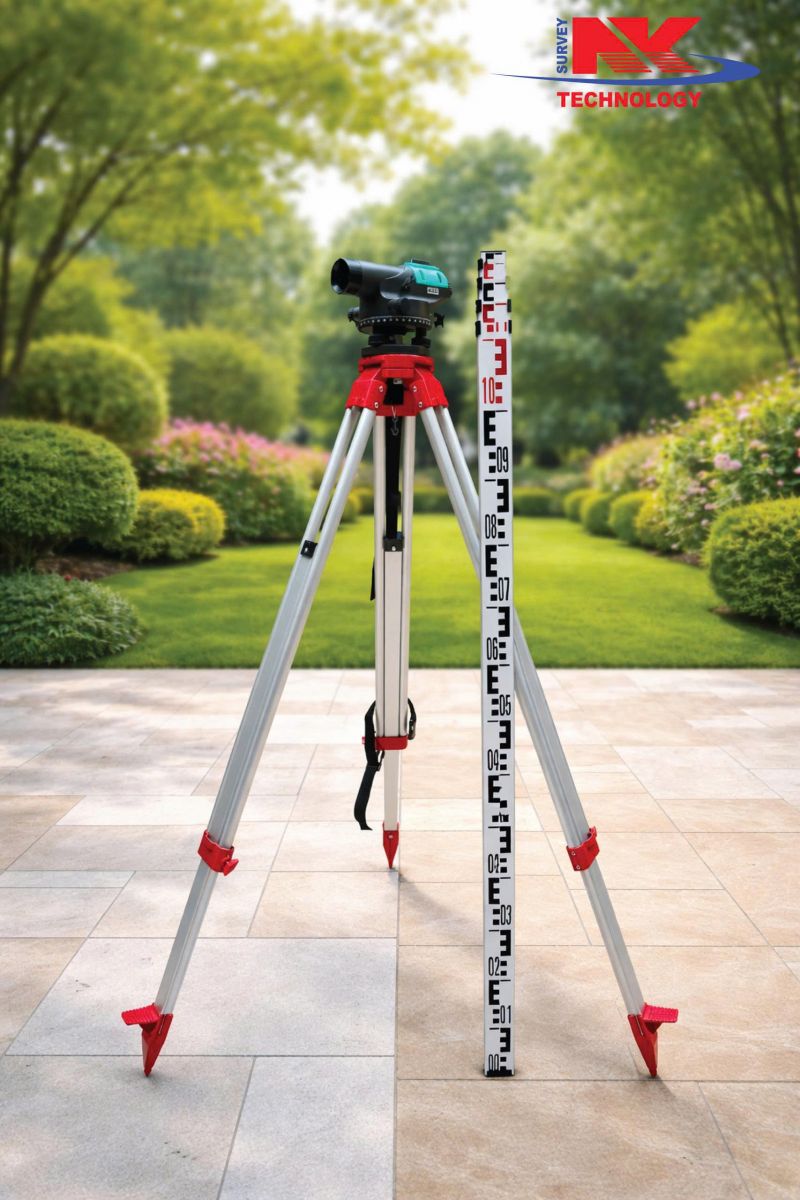

Thiết kế và cấu tạo kỹ thuật của Máy thuỷ bình STEC ALS32

Máy thuỷ bình STEC ALS32 là dòng máy thủy bình tự động nổi bật với thiết kế kỹ thuật tiên tiến, đáp ứng tiêu chuẩn khắt khe của các công trình xây dựng, khảo sát địa hình và đo đạc chuyên nghiệp. Sản phẩm này không chỉ chú trọng đến độ bền mà còn tối ưu hóa hiệu suất đo đạc, mang lại sự tin cậy tuyệt đối cho người sử dụng trong mọi điều kiện môi trường.

1. Thiết kế vỏ ngoài và khả năng bảo vệ Máy thuỷ bình STEC ALS32

Vỏ máy STEC ALS32 được chế tạo từ hợp kim nhôm cao cấp, kết hợp với các chi tiết nhựa kỹ thuật chịu lực, tạo nên một tổng thể chắc chắn, chống va đập hiệu quả. Lớp phủ ngoài đạt chuẩn IP54, giúp máy chống bụi và chống nước bắn vào từ mọi hướng. Điều này cho phép thiết bị hoạt động ổn định ngay cả khi làm việc dưới trời mưa nhẹ, môi trường nhiều bụi hoặc tại các công trường xây dựng khắc nghiệt.

Các chi tiết như núm điều chỉnh, chân đế và các khớp nối đều được gia công tỉ mỉ, đảm bảo độ kín khít, hạn chế tối đa sự xâm nhập của nước, bụi bẩn vào bên trong máy. Đặc biệt, phần chân máy được thiết kế với các rãnh chống trượt, giúp cố định chắc chắn trên nhiều loại địa hình khác nhau.

>>>Xem thêm: Máy thuỷ bình STEC

2. Hệ thống quang học tiên tiến

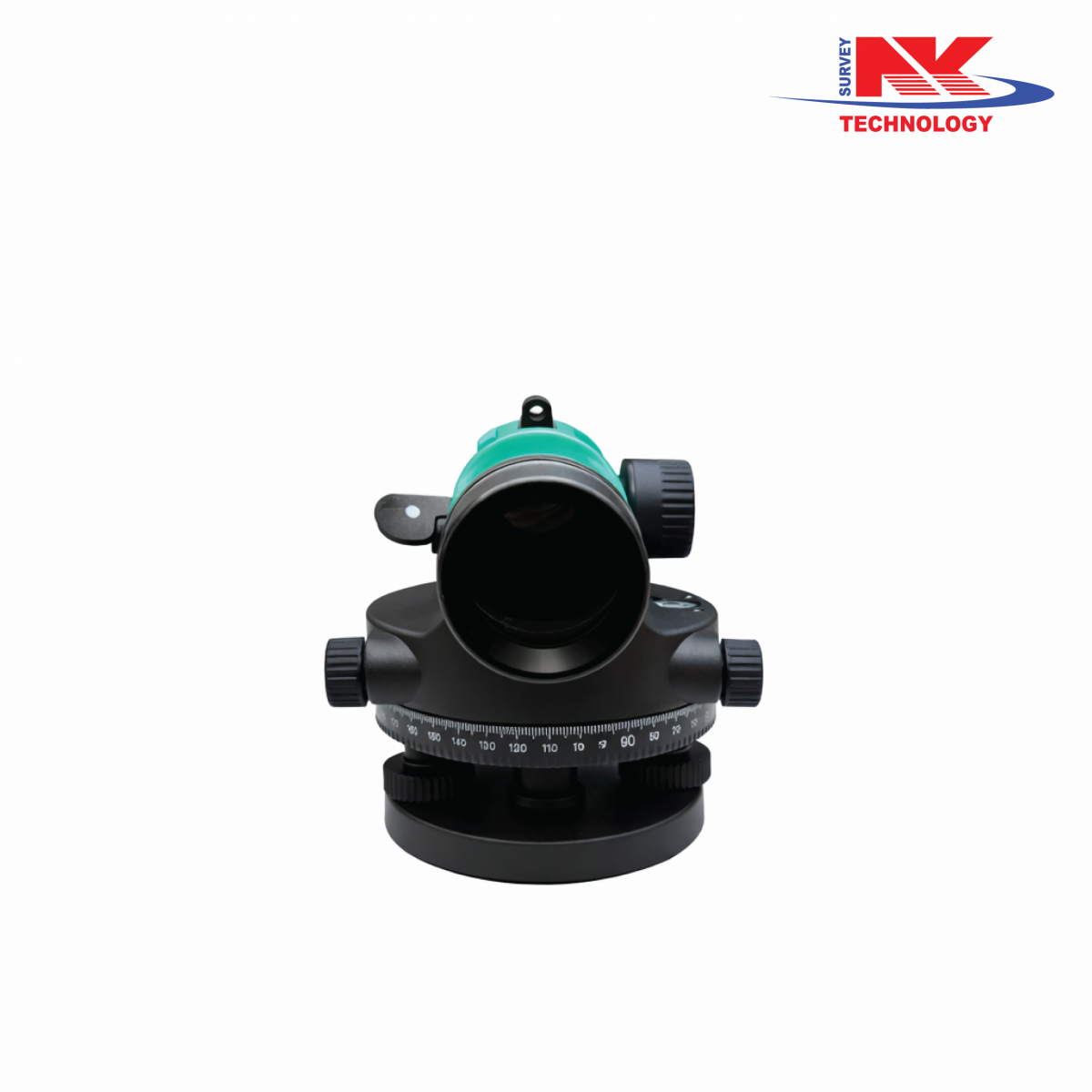

STEC ALS32 sử dụng hệ thống ống kính quang học chất lượng cao, được tráng phủ đa lớp (multi-coated) nhằm tăng cường khả năng truyền sáng, giảm thiểu hiện tượng tán xạ và quang sai màu. Nhờ đó, hình ảnh quan sát qua ống kính luôn rõ nét, sắc sảo, độ tương phản cao ngay cả trong điều kiện ánh sáng yếu hoặc môi trường nhiều sương mù.

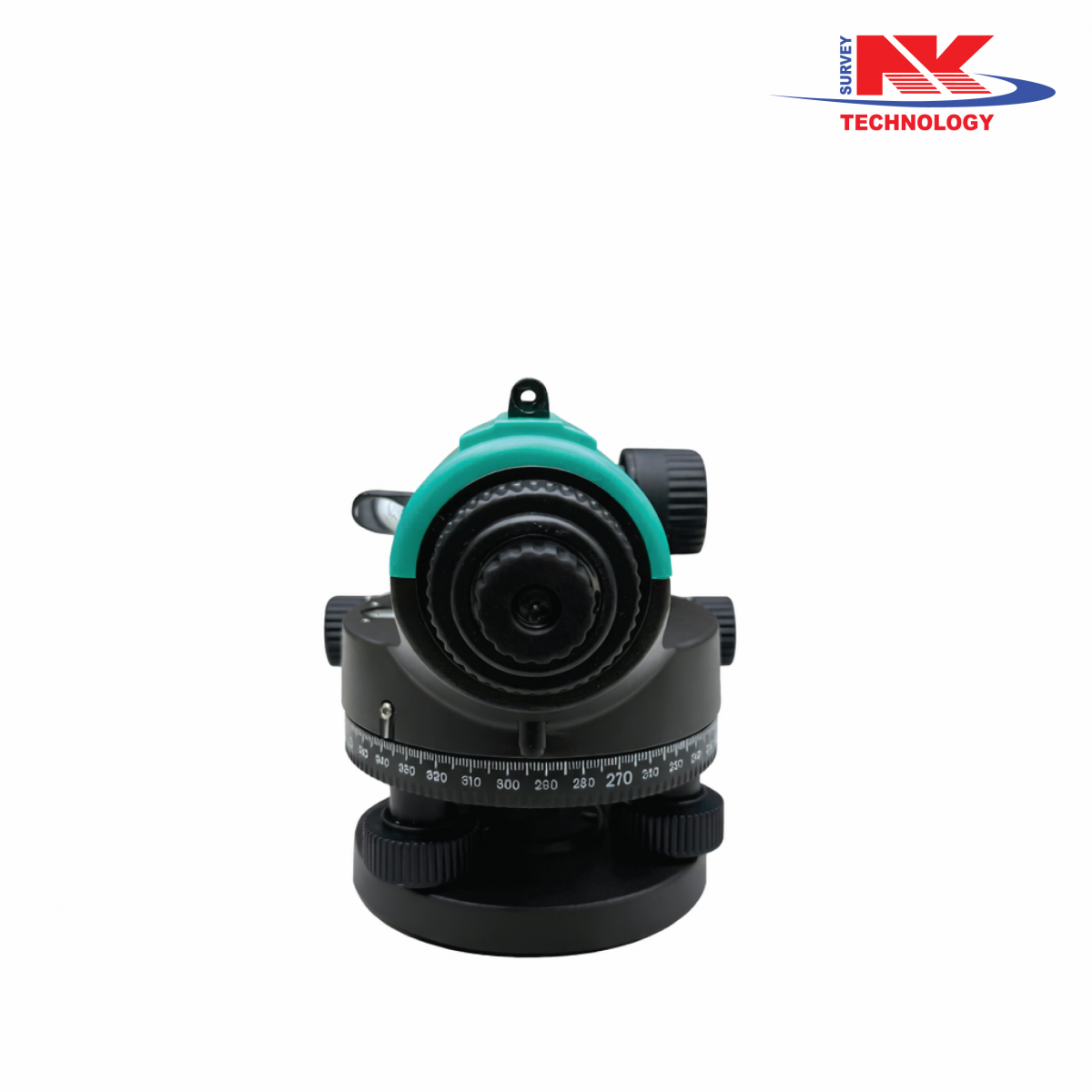

Đường kính vật kính lớn (38mm) giúp thu nhận nhiều ánh sáng hơn, hỗ trợ quan sát mục tiêu ở khoảng cách xa mà vẫn đảm bảo độ sáng và độ nét. Hệ thống thị kính được thiết kế với khả năng điều chỉnh diop, phù hợp với nhiều đối tượng người dùng có thị lực khác nhau, giúp giảm mỏi mắt khi làm việc liên tục.

• Độ phóng đại: 32x, cho phép quan sát mục tiêu ở khoảng cách xa với độ chi tiết cao.
• Trường nhìn rộng: 360° giúp thao tác đo đạc linh hoạt, dễ dàng xác định các điểm mốc trên địa hình phức tạp.
• Khoảng lấy nét gần nhất: chỉ 0.3m, hỗ trợ đo đạc chính xác ngay cả ở những vị trí gần chân máy.

3. Bộ phận cân bằng tự động (Compensator) hiện đại

Trái tim của STEC ALS32 là bộ phận cân bằng tự động (compensator) sử dụng cơ chế treo dây kim loại chất lượng cao, có khả năng chống rung và chịu được tác động của ngoại lực. Compensator này được thiết kế với phạm vi tự động cân bằng ±15’ (phút góc), độ nhạy đạt 8’/2mm, giúp máy tự động điều chỉnh về vị trí cân bằng tối ưu ngay cả khi chân máy đặt trên địa hình không bằng phẳng hoặc chịu tác động rung động nhẹ.

Cơ chế treo dây kim loại không chỉ tăng độ bền mà còn đảm bảo khả năng phục hồi nhanh chóng sau khi bị tác động, giảm thiểu tối đa sai số do rung động hoặc thay đổi vị trí đặt máy. Nhờ đó, các phép đo luôn đạt độ chính xác cao, đáp ứng yêu cầu khắt khe của các công trình xây dựng và khảo sát địa hình.

4. Hệ thống điều chỉnh và lấy nét nhanh

STEC ALS32 được trang bị hệ thống điều chỉnh lấy nét nhanh với núm xoay lớn, bề mặt nhám chống trượt, cho phép thao tác dễ dàng ngay cả khi đeo găng tay. Cơ chế lấy nét mượt mà, chính xác, giúp người dùng tiết kiệm thời gian khi thực hiện các phép đo liên tục hoặc khi cần chuyển đổi nhanh giữa các mục tiêu ở khoảng cách khác nhau.

Ngoài ra, máy còn tích hợp hệ thống điều chỉnh ngang (fine motion screw) với bước ren nhỏ, giúp căn chỉnh chính xác vị trí ngắm, loại bỏ hiện tượng lệch mục tiêu khi đo đạc trên địa hình phức tạp.

5. Bảng thông số kỹ thuật cơ bản của Máy thuỷ bình STEC ALS32

6. Đặc điểm nổi bật về cấu tạo kỹ thuật

• Khả năng chống chịu va đập: Toàn bộ thân máy được gia cố chắc chắn, chịu được va đập nhẹ và rung động thường gặp trên công trường.
• Chân đế linh hoạt: Thiết kế phù hợp với nhiều loại chân máy phổ biến, dễ dàng tháo lắp và điều chỉnh độ cao.
• Ống ngắm tích hợp: Hỗ trợ căn chỉnh sơ bộ mục tiêu trước khi quan sát qua ống kính chính, tăng tốc độ thao tác đo đạc.
• Thước thủy tròn lớn: Giúp kiểm tra nhanh trạng thái cân bằng của máy trước khi tiến hành đo, đảm bảo độ chính xác tối đa.
• Khả năng hoạt động trong nhiều điều kiện môi trường: Từ công trường xây dựng, cầu đường, thủy lợi đến khảo sát địa hình ngoài trời, STEC ALS32 đều vận hành ổn định, bền bỉ.

7. Ứng dụng thực tiễn trong ngành trắc địa xây dựng của STEC ALS32

Nhờ cấu tạo kỹ thuật ưu việt, STEC ALS32 được sử dụng rộng rãi trong các lĩnh vực:

• Đo cao độ, truyền cao độ trong xây dựng dân dụng và công nghiệp.
• Khảo sát địa hình, lập bản đồ địa chính, đo đạc phục vụ thiết kế công trình.
• Kiểm tra, giám sát thi công các hạng mục cầu đường, thủy lợi, hạ tầng kỹ thuật.
• Đo lún, chuyển vị công trình, kiểm tra độ nghiêng, độ phẳng của bề mặt.

8. Những lưu ý khi sử dụng và bảo quản

• Luôn kiểm tra và hiệu chỉnh bọt thủy trước khi đo để đảm bảo máy ở trạng thái cân bằng tốt nhất.
• Tránh để máy tiếp xúc trực tiếp với nước mưa lớn hoặc ngâm nước, mặc dù máy đạt chuẩn IP54 nhưng không phải là thiết bị chống nước hoàn toàn.
• Sau khi sử dụng, vệ sinh nhẹ nhàng bề mặt máy và ống kính bằng khăn mềm, tránh dùng hóa chất mạnh.

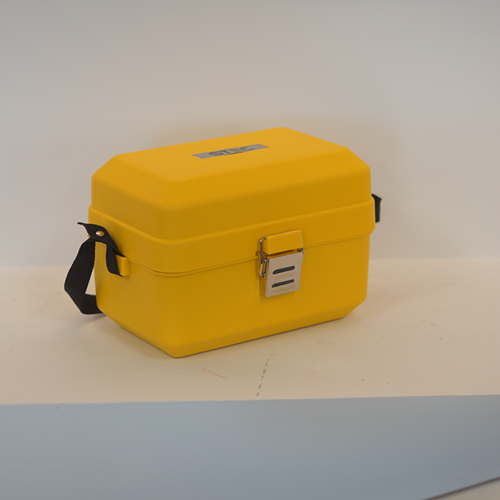

• Bảo quản máy trong hộp chuyên dụng, tránh va đập mạnh và nhiệt độ, độ ẩm quá cao.
• Định kỳ kiểm tra, hiệu chuẩn lại máy tại các trung tâm bảo hành uy tín để duy trì độ chính xác lâu dài.
