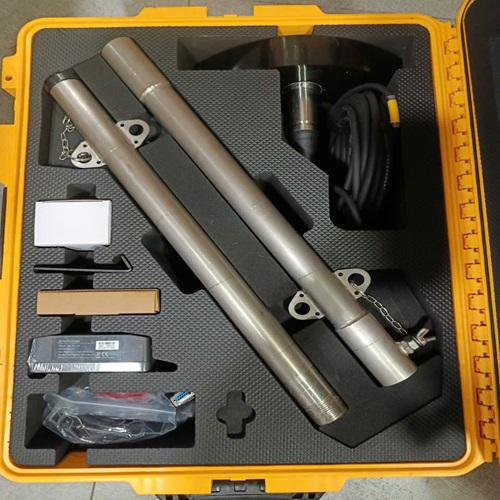

D270 là máy đo sâu hồi âm đơn tia tiết kiệm chi phí, được thiết kế để đạt độ chính xác và dễ sử dụng, tích hợp cảm biến nhiệt độ nước để điều chỉnh vận tốc âm thanh theo thời gian thực dựa trên biến động nhiệt độ, nâng cao độ chính xác của phép đo độ sâu. Máy đo sâu hồi âm nhỏ gọn này lý tưởng cho các ứng dụng như khảo sát mặt cắt ngang sông, đánh giá dung tích hồ chứa và tính toán khối lượng nạo vét. Cấu hình web dễ sử dụng của D270 giúp đơn giản hóa quy trình khảo sát và cải thiện hiệu quả.
01. Đo sâu Độ Chính Xác Cao
Đạt được độ chính xác đo độ sâu vượt trội với cảm biến nhiệt độ nước tích hợp cho phép điều chỉnh vận tốc âm thanh theo thời gian thực. D270 đảm bảo dữ liệu đáng tin cậy và chính xác cho nhiều ứng dụng đo độ sâu khác nhau.
2 Phạm vi đo độ sâu rộng
Đo độ sâu lên đến 200 mét với máy đo sâu hồi âm một chùm tia của D270. Khả năng này hỗ trợ nhiều ứng dụng khảo sát, từ sông nông đến hồ chứa nước sâu hơn.
03. Thiết kế di động và nhỏ gọn
Thiết kế nhẹ (0,84 kg) và nhỏ gọn của D270 giúp máy lý tưởng cho các cuộc khảo sát thực địa, cho phép vận chuyển dễ dàng và lắp đặt nhanh chóng, nâng cao hiệu quả vận hành.
04. Cấu hình thân thiện với người dùng
Theo dõi dữ liệu khảo sát quan trọng theo thời gian thực với màn hình OLED 1,46 inch, cung cấp khả năng truy cập nhanh chóng vào các thông tin như trạng thái điện áp, độ sâu nước và trạng thái định vị GNSS, đảm bảo giám sát hoạt động hiệu quả.
Thông số kỹ thuật
| Thông số đo đạc | |
| Tần số | 200 kHz |
| Độ rộng tia | 6.5°±1° (200 kHz) |
| Phạm vị độ sâu | 0.15 m tới 200 m |
| Độ phân giải | 0.01 m |
| Độ chính xác | ± 0.01 m + 0.1% x D (D = water depth) |
| Tần suất lấy mẫu | 30 Hz |
| Phạm vi điều chỉnh vận tốc âm | 1300 m/s to 1700 m/s |
| Điện | |
| Công suất phát | 300 W |
| Công suất tiêu thụ | 10 W |
| Nguồn ngoài | 10-36 V DC / 100-240 V AC |
| Giao tiếp | |
| Hệ điều hành | Linux |
| Web | Hỗ trợ PC/Mobile web pages/ Android APP |
| Cổng | RS232 / Network port / Transducer port |
| Wi-Fi | 802.11n - 2.4 GHz |
| Bluetooth | BT5.0, compatible with BT2.X |
| Định dạng dữ liệu | CHCNAV, NAME SDDPT/SDDBT, Original waveform |
| Lưu trữ | 8 GB, support host to store water depth data |
| Âm giọng cảnh báo | Nước nông |
| Cảm biến nhiệt độ nước | -55°C ~ +125°C, Số hiệu chỉnh vận tốc âm thời gian thực |
| Vật lý | |
| Kích thước | 25.7 cm × 12 cm × 6.4 cm (transducer) |
| Trọng lượng | 0.84 kg (host)2.15 kg (transducer) |
| Môi trường | Vận hành: -20°C ~ +60°C (-4°F ~ +140°F); Lưu trữ: -40°C ~ +70°C (-40°F ~ +158°F) |
| IP Rating | IP67 |
| Vật liệu | Nhôm |
| OLED | 1.46 inch, resolution (of a photo) 128 x 128 |
